Preparazione e bilanciamento del DJI Ronin-S

dji_ronin-s

Preparazione del DJI Ronin-S

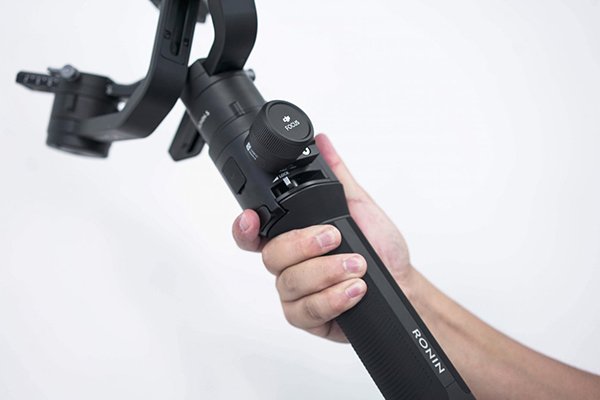

Installare l’impugnatura del DJI Ronin-S al gimbal e ruotare la levetta di bloccaggio per fissarla in posizione

Installare il treppiede nell’impugnatura, aprire il treppiede e posizionarlo su una superficie piana

Fissare la ruota di messa a fuoco alla porta a 8 pin del gimbal allineandolo con le 4 viti M4 e avvitare le due viti a testa con fori esagonali.

Fissare la Camera Mount Plate sotto alla fotocamera tramite l’apposita vite

Fissare il Lens Support alla Camera Mount Plate per tenere l’obiettivo in sicurezza con l’apposita vite con testa a ghiera

Ciascun braccio del gimbal ha una levetta di fissaggio che deve essere allentata per lasciare scorrere il braccio rispettivo durante l’operazione di bilanciamento e poi va di nuovo stretta per fissare il braccio in posizione.

Stringere le manopole dei bracci degli assi di Pan, Roll e Tilt del gimbal.

dji_ronin-s_bracci

Bilanciamento asse di Tilt

Suggerimento: Durante queste operazioni potete tenere il gimbal per il braccio dell’asse di Roll.

1. Ruotare la fotocamera fino a quando l’obiettivo punta in alto verticalmente e quindi rilasciarla. Se non rimane in questa posizione significa che l’asse di Tilt non è bilanciato;

2. Tenere la fotocamera puntata verso l’alto e fate scorrere il braccio dell’asse di Tilt fino a quando la fotocamera rimane in posizione anche lasciandola;

3. Ruotate la fotocamera in modo che l’obiettivo punti dritto in avanti e quindi rilasciatela. Se va ad inclinarsi verso il basso significa che l’asse di Tilt non è bilanciato;

4. Far scorrere la Camera Mount Plate fissata alla fotocamera in avanti o indietro,  dopo aver allentato l’apposita levetta di bloccaggio, fino a quando rilasciandola rimane ferma in posizione, quindi stringete la levetta di bloccaggio;

5. Ruotando la fotocamera di 45° verso l’alto o verso il basso, adesso dovrebbe rimanere nelle rispettive posizioni.

Bilanciamento asse di Roll

Suggerimento: Durante queste operazioni potete tenere il gimbal per il braccio dell’asse di Pan.

1. Posizionate la fotocamera in modo che l’obiettivo punti dritto in avanti. Se non rimane in posizione allora l’asse di Roll non è bilanciato.

2. Fate scorrere il braccio dell’asse di Roll fino a quando la fotocamera rimane in posizione quando la rilasciate;

3. Inclinare la fotocamera a destra e a sinistra di 45°, se rimane in posizione allora l’asse di Roll è bilanciato.

Bilanciamento asse di Pan

1. Inclinare tutta l’impugnatura lateralmente e verificate come si muove il braccio dell’asse di Pan del gimbal;

2. Se il braccio dell’asse di Pan del gimbal si inclina a destra o a sinistra allora fate scorrere il braccio dell’asse di Pan in avanti o indietro fino a quando rimane in posizione quando lo rilasciate.


Avviare il Ronin-S

Premere una volta il tasto di accensione dell’impugnatura per accendere la batteria

Premere e tenere premuto il tasto di accensione del gimbal per accendere il Ronin-S
