DJI FPV Combo, sostituzione delle parti

dji_fpv

Guida passo passo per insegnarti come sostituire le parti del tuo drone DJI FPV, come il DJI FPV Top Shell, DJI FPV Gimbal Camera, DJI FPV Drone Arm Bracers, DJI FPV landing gear e DJI FPV Propeller Guard.

Prima di iniziare a sostituire le parti del tuo drone FPV, assicurati di avere una chiave esagonale e le parti di ricambio necessarie.

DRONE DJI FPV: COME SOSTITUIRE IL GUSCIO SUPERIORE

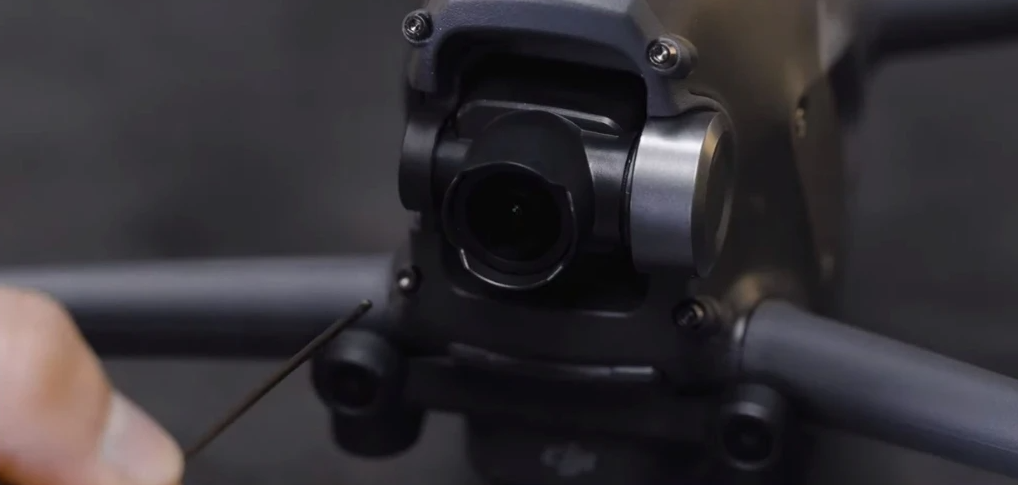

1. Rimuovere la protezione del gimbal e le quattro viti lunghe attorno al gimbal prima di staccare il telaio esterno del gimbal.

viti gimbal

2. Rimuovere le quattro viti su entrambi i lati del guscio superiore e rimuovere il telaio esterno del gimbal.

viti telaio

3. Stacca il guscio superiore.

4. Installa il nuovo guscio superiore sul drone.

5. Quando si installa il guscio superiore, allineare prima la parte anteriore e poi la parte posteriore e assicurarsi che il guscio sia saldamente agganciato in posizione.

installazione guscio superiore

6. Stringere le viti su entrambi i lati del guscio superiore.

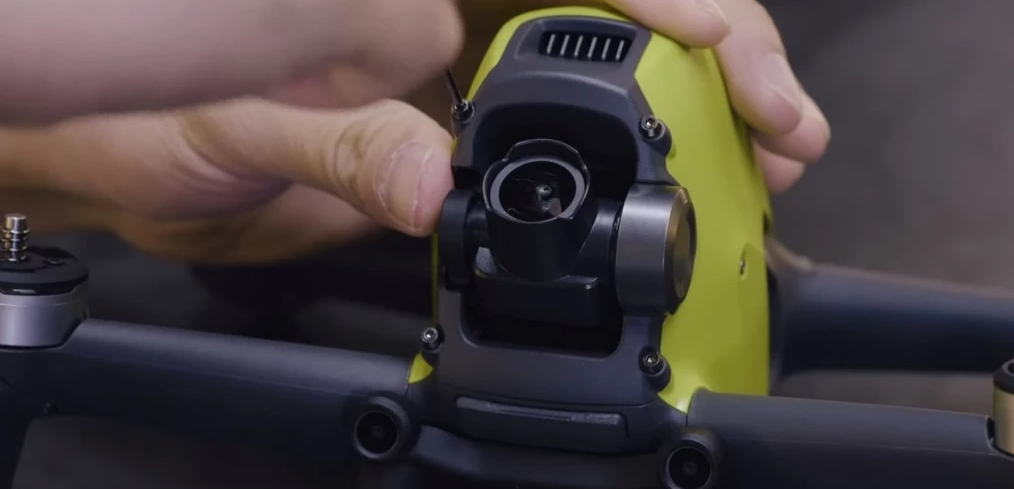

7. Fissare il telaio esterno del gimbal serrando le quattro viti.

avvitare telaio

La sostituzione del guscio superiore è ora completa.

COME SOSTITUIRE IL CAMERA GIMBAL DEL DRONE DJI FPV

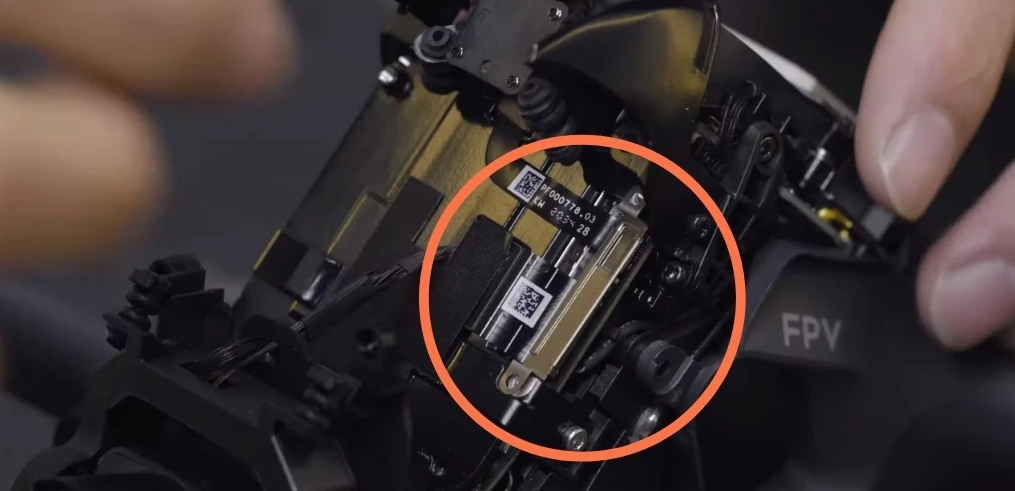

1. Rimuovere le quattro viti corte attorno al gimbal e le viti argentate del cavo della fotocamera.

cavo gimbal

2. Sollevare delicatamente la piccola piastra metallica, rimuovere il connettore del cavo della fotocamera e scollegare il camera gimbal.

3. Inserire un nuovo connettore del cavo della fotocamera, fissare la gamba del gimbal e serrare le due viti argentate.

4. Stringere le quattro viti per fissare il camera gimbal.

5. Installare il guscio superiore e il telaio esterno del gimbal.

La sostituzione del camera gimbal è ora completa.

SOSTITUZIONE DEL CARRELLO DI ATTERRAGGIO ANTERIORE DEL DRONE DJI FPV

1. Rimuovere le due viti inferiori e staccare il carrello di atterraggio anteriore.

Come sostituire le parti del DJI FPV

2. Rimuovere il connettore dell’antenna e due connettori del cavo, quindi sostituire il pannello LED. Fissare il connettore dell’antenna e i connettori del cavo, inserire il nuovo carrello di atterraggio anteriore e serrare le viti.

Come sostituire le parti del DJI FPV

La sostituzione del carrello di atterraggio anteriore e del pannello LED è ora terminata.

DRONE DJI FPV: COME FISSARE I RINFORZI DEI BRACCI

1. Prendendo il sinistro come esempio: inserire il rinforzo del braccio dalla parte inferiore dei bracci del velivolo sinistro e assicurarsi che sia completamente collegato.

Come sostituire le parti del DJI FPV

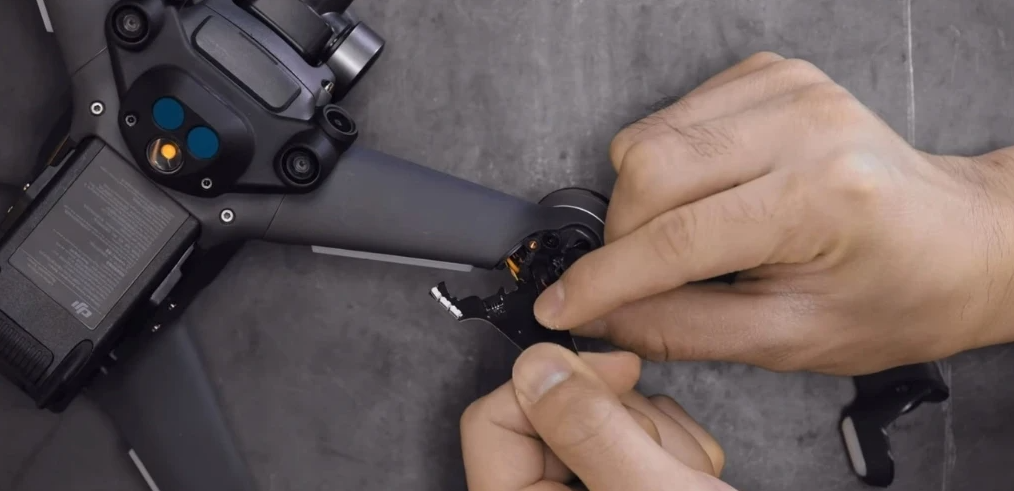

2. Montare la fibbia sul motore posteriore sinistro e allinearla al foro della vite. Capovolgere e stringere la vite e l’installazione del rinforzo del braccio è terminata.

Prendi l’altro braccio, contrassegnato dalla lettera R, e ripeti questi passaggi.

COME FISSARE LA PROPELLER GUARD AL DRONE DJI FPV

1. Usando il lato sinistro come esempio: Estrarre le basi di sinistra della protezione eliche e collegare quelle contrassegnate con LF e LB.

Come sostituire le parti del DJI FPV

2. Posizionare i bracci del drone sulle basi corrispondenti, quindi spingere verso il basso per fissarli in posizione.

Come sostituire le parti del DJI FPV

3. Bloccare le fibbie e l’installazione della protezione eliche sinistra è terminata.

4. Estrarre le parti RF e RB e ripetere questi passaggi per completare l’installazione delle protezioni eliche destra.

Come sostituire le parti del DJI FPV
