DJI ha annunciato il lancio globale del drone per la mappatura e sondaggio, il Phantom 4 RTK. Il lancio mostra il continuo impegno di DJI nei confronti del mercato commerciale, dove detengono già la maggiore quota di mercato con il preferito Phantom 4 e la nuova serie Mavic Pro.

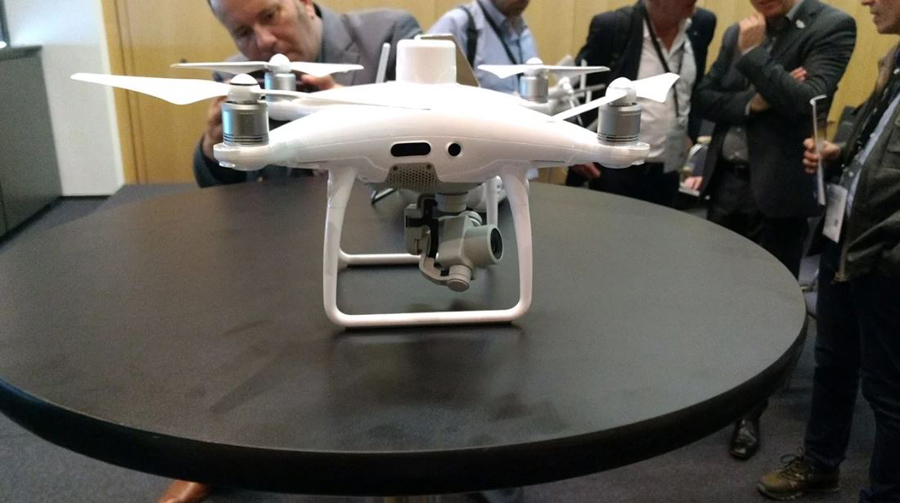

Alla European Drone Summit di Francoforte, in Germania, dove è avvenuto il lancio, il nuovo drone ha ricevuto molta attenzione dalla folla. Ha un set di funzionalità impressionante e soddisfa chiaramente le esigenze del mercato.

dji_phantom_4_rtk_presentazione

Il Phantom 4 RTK è un drone focalizzato su uno dei principali scopi per i droni commerciali: la mappatura e il rilevamento. Nell’ultimo rapporto annuale di Skylogic Research, un’indagine condotta da operatori professionali di droni ha dimostrato che i prodotti DJI, sia hardware che software, detengono una quota di mercato dominante. Lo stesso rapporto mostra che la maggior parte dei fornitori di servizi di droni che guadagnano oltre 100.000 dollari all’anno si concentrano su applicazioni di mappatura e rilevamento.

Quanto segue è tratto da un comunicato stampa di DJI:

DJI, leader mondiale nel settore dei droni civili e della tecnologia di imaging aerea, ha annunciato oggi il rilascio ufficiale del Phantom 4 RTK, un drone di alta precisione che combina la navigazione e il posizionamento al centimetro con un sistema di imaging ad alte prestazioni per migliorare l’efficienza del rilevamento e precisione, riducendo difficoltà e costi operativi.

“Il Phantom 4 RTK è stato progettato per soddisfare le esigenze specifiche dei suoi utenti che si affidano ai droni DJI come potenti strumenti per le operazioni di rilevamento, mappatura o ispezione”, ha affermato Sunny Liao, direttore di Enterprise, Europe presso DJI. “Abbiamo preso in considerazione il feedback sul mercato dei sondaggi e dei rilevamenti con i droni e crediamo che questa soluzione dimostri il nostro impegno a rafforzare il nostro coinvolgimento e l’innovazione in diversi settori chiave delle imprese in cui vediamo una domanda sostanziale e un potenziale di crescita”.

Sistema di posizionamento a livello centimetrico

Un nuovo modulo RTK è integrato direttamente nel drone, fornendo dati di posizionamento in tempo reale al centimetro per una maggiore precisione assoluta sui metadati dell’immagine.

Un drone non RTK richiede fino a 40 punti di controllo a terra (GCP) per chilometro quadrato che richiedono diverse ore per essere posizionati. DJI Phantom 4 RTK è dotato di un sistema di posizionamento per la navigazione RTK di precisione centimetrica e di un sistema di imaging ad alte prestazioni. Combinato con il modulo di posizionamento RTK (GPS L1 L2, GLONASS L1 L2, Galileo E1 E5a e BeiDou B1 B2) riduce potenzialmente il numero di GCP necessari a 0, risparmiando almeno il 75% del tempo di impostazione. Posizionato appena sotto il ricevitore RTK si trova un modulo GNSS ridondante, installato per mantenere la stabilità di volo in regioni povere di segnale come città agglomerate. Combinando entrambi i moduli, Phantom 4 RTK è in grado di ottimizzare la sicurezza del volo garantendo al tempo stesso la cattura dei dati più precisi per complessi flussi di lavoro di rilevamento, mappatura e ispezione.

Il modulo RTK può fornire precisione di posizionamento di 1 cm + 1 ppm (orizzontale), 1,5 cm + 1 ppm (verticale) e il Phantom 4 RTK può ottenere la precisione orizzontale assoluta di 5 cm dei modelli fotogrammetrici.

Il Phantom 4 RTK può essere integrato in qualsiasi flusso di lavoro, con la possibilità di collegare il suo sistema di posizionamento alla D-RTK 2 Mobile Station, NTRIP (Network Transport di RTCM tramite Internet Protocol) usando un dongle 4G o un hotspot WiFi.

Raccogli dati accurati con TimeSync

Per sfruttare al meglio i moduli di posizionamento del Phantom 4 RTK, è stato creato il nuovo sistema TimeSync per allineare continuamente il flight controller, la fotocamera e il modulo RTK. Inoltre, TimeSync assicura che il Phantom 4 RTK registri i parametri dell’obiettivo calibrati in fabbrica insieme a posizione, altitudine e altri dati su ciascuna foto, facendo corrispondere i dati di posizionamento al centro del sensore CMOS della fotocamera e ottimizzando così i risultati dei metodi fotogrammetrici.

Sistema di imaging preciso

Il drone è dotato di un sensore CMOS da 1 pollice e risoluzione fotografica di 20 megapixel. L’otturatore meccanico rende le missioni di mappatura o la cattura regolare dei dati senza interruzioni permettendo al Phantom 4 RTK di spostarsi mentre scatta le foto senza il rischio dell’effetto del rolling shutter. A causa dell’alta risoluzione, il Phantom 4 RTK può raggiungere una precisione nella distanza di campionamento del terreno (GSD) di 2,74 cm a 100 metri di altitudine di volo.

Per garantire che ogni Phantom 4 RTK offra una precisione ineguagliabile, ogni singolo obiettivo della fotocamera passa attraverso un rigoroso processo di calibrazione in cui vengono misurate le distorsioni radiali e tangenziali della lente. I parametri di distorsione raccolti vengono salvati nei metadati di ciascuna immagine, lasciando che il software di post-elaborazione si regoli in modo univoco per ogni utente.

Nelle aree con scarsa copertura, Phantom 4 RTK consente l’uso di Post Processed Kinematics (PPK). Il DJI Phantom 4 RTK acquisisce i dati di osservazione satellitare originali e i dati delle effemeridi e li memorizza in un file PPKRAW.bin in formato RTCM 3.2. Inoltre, Phantom 4 RTK converte i dati satellitari al volo nel formato RINEX (Receiver Independent Format Format) e scrive i dati in un file RINEX.obs. Grazie alla sincronizzazione interna della posizione GNSS e della fotocamera, il file Timestamp.MRK fornisce una registrazione della posizione dell’immagine estremamente precisa. Tutti i dati rilevanti per l’operazione sono memorizzati su una scheda Micro-SD in un’unica cartella per ogni missione. La coerenza dei dati del Phantom 4 RTK riduce il tempo necessario per convalidare i dati e i risultati in un flusso di lavoro di post-elaborazione efficiente con regolazioni manuali minime o nulle.

Volo più sicuro, intelligente e stabile

Il sistema di trasmissione video OcuSync del Phantom 4 RTK consente una connessione stabile tra il drone e il suo radiocomando. Il sistema presenta una forte resistenza alle interferenze. Fornisce feed di trasmissione video a 720p a una distanza massima di 7 km, ideale per la mappatura di siti più grandi. Il tempo di volo fino a 30 minuti consente ai piloti di completare lunghe missioni senza dover atterrare per cambiare le batterie. Anche se l’area è troppo grande per essere mappata con una singola carica della batteria, la funzione Ripresa funzionamento dell’app GS RTK riprende automaticamente la missione nel punto dove è stata interrotta dopo che la batteria è stata sostituita.

Supporto pee la SDK Mobile

Il Phantom 4 RTK è compatibile con DJI SDK Mobile, aprendo le sue funzioni all’automazione e alla personalizzazione attraverso un dispositivo mobile.

Applicazione di pianificazione del volo appositamente progettata

Una nuova app GS RTK consente ai piloti di controllare in modo intelligente il loro Phantom 4 RTK con due modalità di pianificazione, Fotogrammetria e Waypoint Flight, insieme a una modalità di volo più tradizionale. Le modalità di pianificazione consentono ai piloti di selezionare la traiettoria di volo del drone regolando contemporaneamente sovrapposizione, altitudine, velocità, parametri della fotocamera e altro ancora, offrendo un flusso di lavoro di mappatura o ispezione automatizzato. I voli pianificati sono facilmente ripetibili, consentendo ai team di raccogliere gli stessi dati in periodi diversi per tenere traccia dell’avanzamento dei lavori del cantiere rilevando facilmente i cambiamenti.

L’app GS RTK ha implementato il caricamento diretto dei file KML e KMZ per la pianificazione dei voli in ufficio, una nuova modalità di scatto a priori che mantiene l’esposizione coerente in un’intera missione e un allarme del vento forte per avvertire i piloti in condizioni avverse durante il volo automatizzato.

Compatibilità pienamente con la stazione mobile D-RTK 2

Il Phantom 4 RTK è compatibile con la D-RTK 2 Mobile Station, fornendo dati differenziali in tempo reale al drone e formando una soluzione di rilevamento accurata. Il design robusto della stazione mobile e il sistema di trasmissione OcuSync assicurano agli utenti la possibilità di ottenere dati accurati a livello centimetrico con il proprio Phantom 4 RTK anche in condizioni difficili.

Phantom 4 RTK in azione

DJI ha lavorato con il gigante dell’edilizia europea Strabag SE, uno dei principali attori nelle infrastrutture di trasporto. Strabag utilizza la tecnologia dei droni per diversi progetti di mappatura dal 2010, valutando i vantaggi utilizzando i dati aerei per la modellazione 3D nel ridurre i costi e migliorare l’efficienza operativa. L’ultimo strumento di scelta per le loro operazioni è stato proprio il DJI Phantom 4 RTK.

“L’uso di droni per la mappatura nelle costruzioni ha molti vantaggi. La loro integrazione modifica il nostro flusso di lavoro e semplifica molte fasi operative “, ha affermato il Dr. Thomas Groeninger, responsabile Business Unit Digital Object Survey and UAV di Strabag SE. “I metodi di rilevamento convenzionali offrono anche modelli 3D, ma i modelli di terreno digitali creati dai dati processati dai droni forniscono una densità di punti più elevata. Pertanto, la realtà è descritta in modo molto più dettagliato.
